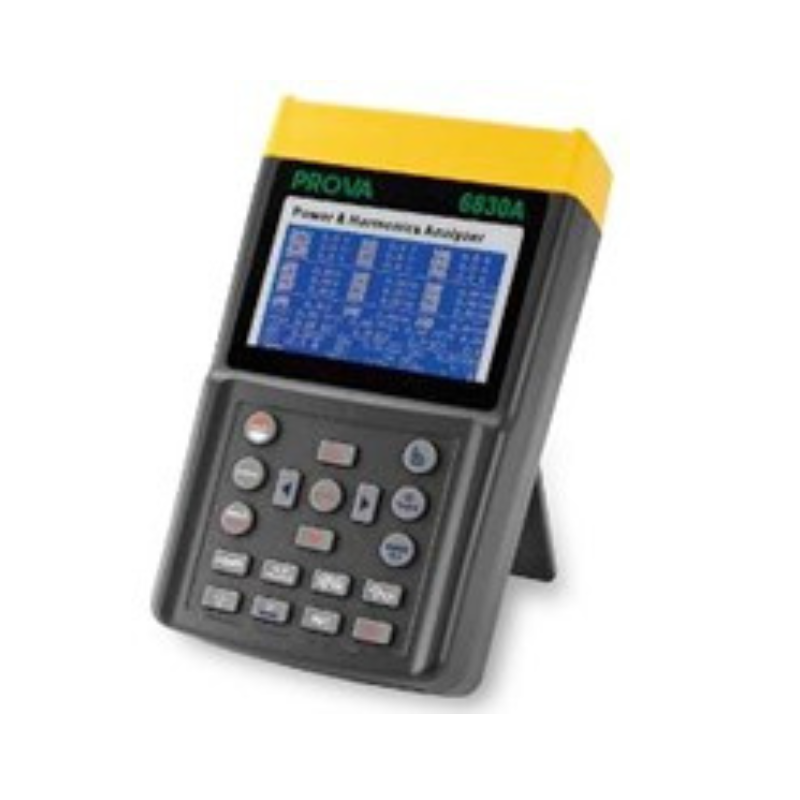

Máy phân tích công suất và sóng hài (100A) PROVA 6830A + 6801 được thiết kế để đo và phân tích các thông số liên quan đến điện năng và sóng hài trong hệ thống điện.
Tính năng chính:
- Phân tích công suất cho các hệ thống điện:
- 3P4W (Ba pha bốn dây)
- 3P3W (Ba pha ba dây)
- 1P2W (Một pha hai dây)
- 1P3W (Một pha ba dây)
- Đo lường chính xác với giá trị RMS thực (V123 và I123): Đo điện áp và dòng điện AC.
- Công suất hữu ích (W, KW, MW, GW) và công suất biểu kiến (KVA, KVAR): Đo công suất thực và công suất biểu kiến.
- Hệ số công suất (PF) và góc pha (Φ): Đánh giá hiệu suất của hệ thống.
- Đo lường năng lượng (WH, KWH, KVARH, PFH): Đo lượng năng lượng tiêu thụ.
- Đo dòng điện AC từ 0,04A đến 100A: Dải đo tự động.
- Phân tích hài hòa đến cấp thứ 99: Xem xét hài hòa trong dòng điện và điện áp.
- Hiển thị dạng sóng điện áp và dòng điện chồng lấn: Hiển thị các biểu hiện sóng hài hòa.
- Phân tích tổng độ méo sóng hài (THD-F): Đánh giá mức độ nhiễu sóng hài hòa.
- Ghi lại sự kiện thoáng qua (DIP, SWELL, OUTAGE) và các thông số liên quan.
- Đo lường tỷ lệ mất cân bằng điện áp hoặc dòng điện 3 pha (VUR, IUR).
- Bộ nhớ lớn (512K) với khoảng thời gian lập trình được và khả năng ghi dữ liệu.
- Đầu ra của dạng sóng, thông số công suất và hài hòa theo lệnh.
- Màn hình LCD chấm ma trận lớn với đèn nền.
- Giao tiếp với PC thông qua giao diện RS-232C cách ly quang đến USB.
- Đồng hồ hẹn giờ và lịch tích hợp để ghi dữ liệu.
Thông số kỹ thuật:
PROVA 6830A: Thiết bị phân tích
| Loại pin | 1.5V SUM-3 x 8 |
| Đầu vào DC bên ngoài | Chỉ sử dụng bộ đổi nguồn adapter |
| Model | PHAPSA |
| Màn hình | LCD chấm ma trận (240×128) có đèn nền |
| Tốc độ cập nhật LCD | 1 lần / giây |
| Công suất tiêu thụ | 140mA (ước chừng) |
| Số mẫu | 1024 mẫu / chu kỳ |
| Tệp ghi dữ liệu | 85 |
| Dung lượng tệp tối đa | 17474 bản ghi (3P4W, 3P3W)
26210 bản ghi (1P3W) 52420 bản ghi (1P2W) 4096 bản ghi (50 hài hòa / bản ghi) |
| Thời gian lấy mẫu | 2 đến 3000 giây để ghi dữ liệu |
| Chỉ báo pin yếu | Có |
| Chỉ báo quá tải | OL |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | dưới 85% tương đối |
| Nhiệt độ bảo quản | -20°C đến 60°C |
| Độ ẩm bảo quản | dưới 75% tương đối |
| Kích thước | 257 (L) x 155 (W) x 57 (H) mm
10.1” (L) x 6.1” (W) x 2.3” (H) |
| Phụ kiện | 1. Que đo (model 6801) x 3
2. Dây dẫn (dài 3 mét) x 4 3. Kẹp cá sấu x 4 4. Túi đựng x 1 5. Hướng dẫn sử dụng x 1 6. Pin 1.5V x 8 7. Bộ đổi nguồn AC x 1 8. Đĩa CD phần mềm x 1 9. Hướng dẫn sử dụng phần mềm x 1 |
PROVA 6801: Đầu dò dòng điện
| Kích thước dây dẫn | Khoảng 30mm |
| Chiều dài cáp | 3000mm |
| Phạm vi đo | Thủ công (1A, 10A, 100A) |
| Nguồn điện | Được cung cấp bởi máy phân tích công suất |
| Kích thước | 210mm x 62mm x 36mm |
| Trọng lượng | 200g |
| Kích thước dây dẫn | Khoảng 30mm |
